Name: Équipement d'essai de harnais de câbles pour l'automobile / l'électronique / l'aérospatiale / les dispositifs médicaux
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: Pour le SAIMR5000
Price: Negotiable USD
Availability: InStock

À la maison > produits > Testeur de harnais de fil >

Équipement d'essai de harnais de câbles pour l'automobile / l'électronique / l'aérospatiale / les dispositifs médicaux

Équipement d'essai de harnais de câbles automobiles

Équipement d'essai des harnais de câbles électroniques

Équipement d'essai de harnais de câbles aérospatiaux

Lieu d'origine:

La Chine

Nom de marque:

SAIMR

Certification:

Numéro de modèle:

Pour le SAIMR5000

Nous contacter

Demandez un devis

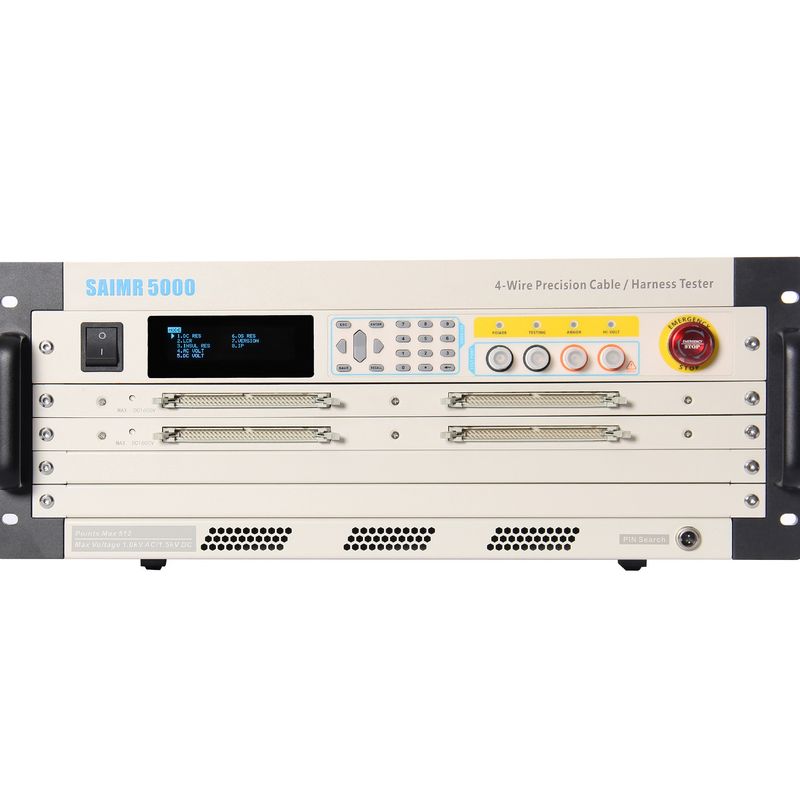

Équipement d'essai de harnais de câbles pour l'automobile / l'électronique / l'aérospatiale / les dispositifs médicaux

Détails de produit

Nom du produit:

Système d'essai des harnais de câbles SAIMR5000

Mode de test:

4 fils ou 2 fils (essai mixte)

nombre de points:

Je vous en prie, laissez-moi vous expliquer.

Les dimensions:

483*265*510 mm/483*183*510 mm

Couleur:

Noir et blanc

Les éléments caractéristiques:

OS, NTC, LCR, Isolation et plus encore

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

2000-10000$/set

Délai de livraison

30 jours ouvrables

Conditions de paiement

T/T

PRODUITS CONNEXES

Testeur de tension basse

Obtenez le meilleur prix

Testeur de câbles et de câbles à basse tension DC 1500V

Obtenez le meilleur prix

220V 4 Testeur de harnais de fil de fil d'essai professionnel

Obtenez le meilleur prix

Testeur de harnais de fil bilingue 30-1500V convivial

Obtenez le meilleur prix

Nous contacter

86-0512-62519606

sales2@saimr.com

Contactez-nous maintenant

Description du produit

Équipement d'essai de harnais de câbles pour l'automobile / l'électronique / l'aérospatiale / les dispositifs médicaux

Industrie typique applicable

Électronique automobile
Aérospatiale
Le stockage de l'énergie, les batteries à énergie nouvelle
Automatisation des lignes de câblage

Application du projet

FPC Plaque de circuit souple
Épreuve du harnais à basse tension
Les connecteurs, les fils, les câbles
Batterie de stockage d'énergie, batterie d'alimentation CCS, barre de bus intégrée

Caractéristiques

Essai de résistance à l'isolation jusqu'à 10 GΩ avec résolution de résistance à 4 fils jusqu'à 1 μΩ
La structure distribuée (128 points/tableau), les points d'essai peuvent être étendus à plus de 20 000 points.
Le système adopte des mesures mixtes à deux fils et à quatre fils, qui ont une précision de mesure plus élevée et une vitesse plus rapide.
Fonction de test d'édition personnalisée du logiciel, importation et exportation de points modifiables.

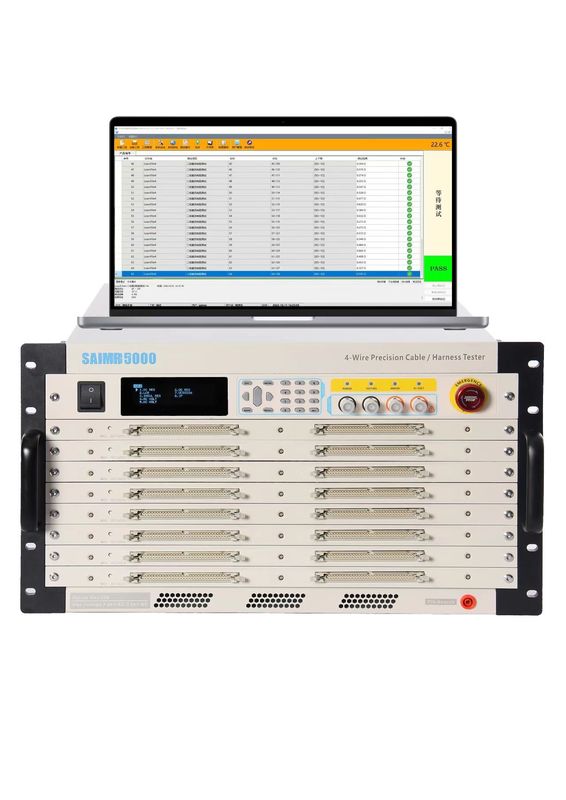

Introduction au logiciel

Équipement d'essai de harnais de câbles pour l'automobile / l'électronique / l'aérospatiale / les dispositifs médicaux 0

Spécification

Épreuve de basse tension	Pour le SAIMR5000
Mode de test	4 fils ou 2 fils (essai mixte)
Nombre de points	128/256/512/1024...20480 Le projet de directive
Projet d'essai	Plage d'essai	Précision de l'essai
Épreuve du système d'exploitation (tension 5V)	Le système d'alimentation est équipé d'un système d'alimentation de type V, qui est équipé d'un système d'alimentation de type V.	± 5%
Épreuve de résistance à l'isolation	Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage.	Pour les appareils de commande électrique, la valeur maximale de l'amplitude de commande électrique doit être de 0,01 MΩ.
		Pour les appareils de commande électronique, la fréquence de commande doit être supérieure ou égale à:
		Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à:
Test de résistance en courant continu	0.1Ω-1MΩ	Le nombre d'heures d'essai doit être inférieur à 100 k.
Test de résistance en courant continu	0.1Ω-1MΩ	> 100k: ± 5%
Épreuve de résistance en courant continu à quatre fils extérieurs	10μΩ à 100Ω	±0,2%+5 μΩ
Test NTC à quatre fils (10k, 100k)	Juge de température (décision 0,1°C)	Les utilisateurs peuvent définir eux-mêmes le tableau RT pour la résistance et la température de jugement
	Résistance de jugement (précision 10k: 1% 100k: 5%)	La valeur de la résistance peut être jugée en fonction de la température en temps réel de l'environnement
	Juge de comparaison (décision de 0,1°C)	Différence maximale de résistance entre les pièces testées et les pièces standard (intervalle)
Épreuve de haute puissance CA	30 V à 1000 V	± 3%
Teste de débit en courant continu	30 V à 1500 V	± 3%
Épreuve de courant de fuite CA	1 μA à 10 mA	± 3%
Épreuve de courant de fuite CC	0.1μA à 5mA	± 3%
Épreuve du CRL	Fréquence: 50 Hz à 10 kHz	Pour les appareils à haute fréquence, la fréquence d'écoulement doit être supérieure ou égale à:
	Type d'essai: résistance / condensateur / inductance / impédance / conductivité / conductivité	10pF à 100μF ± 2%
	Niveau d'essai: 0,1 V à 1,5 V	10nH à 100H ± 2%
Diodes / Diodes Zener	0 à 10 V	0.1 mA / 1 mA (signaux d'essai)
Dimensions (en mm)	483265510 (1024P)	483183510 (512P)
Poids maximal (en kg)	25	17
Configuration standard	Manuel d'utilisation en disque en U, câble d'alimentation, câble réseau, carte d'adaptateur de port, ligne d'essai, stylo de patrouille.
Configuration facultative	Résistance standard d'isolation, résistance standard de conduction, ordinateur industriel, ordinateur de bureau, moniteur, souris, clavier, haut-parleur.
