Name: Testeur du harnais de fil Testeur de la continuité du harnais 1024P / 512P
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: Le nombre de points de contrôle doit être supérieur à:
Price: Negotiable USD
Availability: InStock

À la maison > produits > Testeur de harnais de fil >

Testeur du harnais de fil Testeur de la continuité du harnais 1024P / 512P

Testeur de harnais de fil SAIMR

Testeur de harnais de fil 1024P

Testeur de continuité du harnais 512P

Lieu d'origine:

La Chine

Nom de marque:

SAIMR

Certification:

Numéro de modèle:

Le nombre de points de contrôle doit être supérieur à:

Nous contacter

Demandez un devis

Testeur du harnais de fil Testeur de la continuité du harnais 1024P / 512P

Détails de produit

Nom du produit:

Testeur de harnais de câbles à tension moyenne

Les dimensions:

483*265*510 (1024P)/483*183*510 (512P) mm

Résultat d'essai:

Passage/échouer

Le poids:

26/18 kg

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

2000-10000$ per set

Délai de livraison

30 jours ouvrables

Conditions de paiement

T/T

PRODUITS CONNEXES

86-0512-62519606

sales2@saimr.com

Contactez-nous maintenant

Description du produit

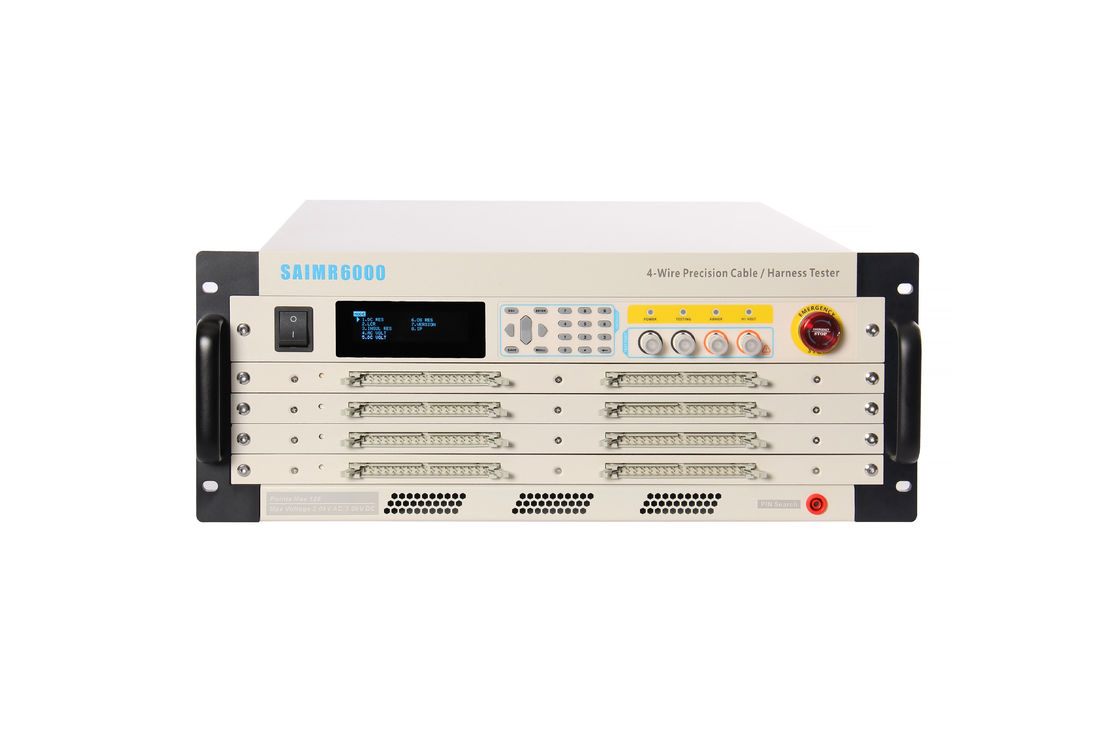

Testeur du harnais de fil Testeur de la continuité du harnais 1024P / 512P

Industrie typique applicable

Électronique automobile
Aérospatiale
Le stockage de l'énergie, les batteries à énergie nouvelle
Automatisation des lignes de câblage

Application du projet

FPC Plaque de circuit souple
Épreuve du harnais à tension moyenne
Les connecteurs, les fils, les câbles
Batterie de stockage d'énergie, batterie d'alimentation CCS, barre de bus intégrée

Caractéristiques

Essai de résistance à l'isolation jusqu'à 50 GΩ avec résolution de résistance à 4 fils jusqu'à 0,1 μΩ
La structure distribuée (32 points/tableau), les points d'essai peuvent être étendus à plus de 20 000 points.
Le système adopte des mesures mixtes à deux fils et à quatre fils, qui ont une précision de mesure plus élevée et une vitesse plus rapide.
Fonction de montage personnalisé du logiciel, importation et exportation de points modifiables.
Tests complets en un seul endroit (OS, résistance en courant continu, résistance à l'isolation, résistance à la tension de l'isolation CA/CA, RLC, etc.).

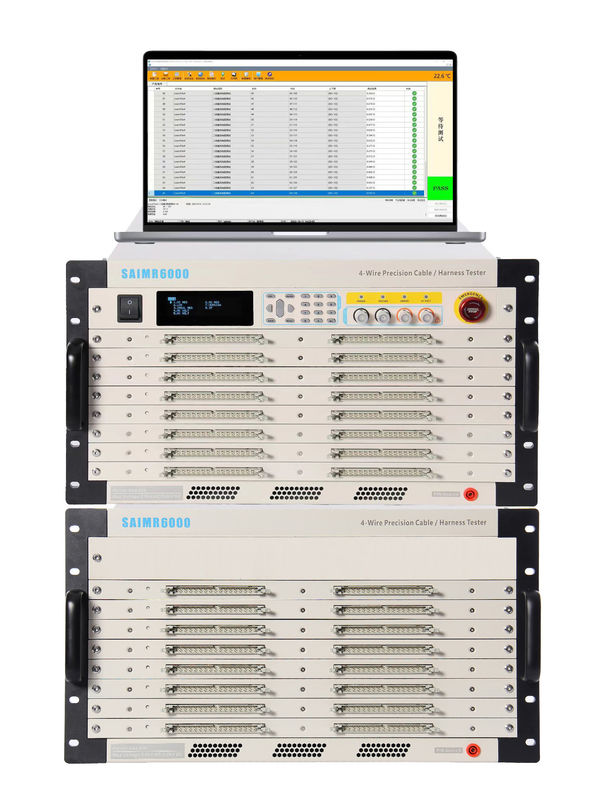

Introduction au logiciel

Testeur du harnais de fil Testeur de la continuité du harnais 1024P / 512P 0

Spécification

MoyenneVoltageépreuve	Pour le SAIMR6000
Mode de test	4 fils ou 2 fils (essai mixte)
Nombre de points	32/64/128/256...20480 points
Projet d'essai	Plage d'essai	Précision de l'essai
Épreuve du système d'exploitation (tension 5V)	2 kΩ à 200 kΩ (facultatif 20 kΩ à 1000 kΩ)	± 5%
Épreuve de résistance à l'isolation	Pour les appareils de commande électronique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande électronique.	Pour les appareils de commande électrique, la valeur maximale de l'amplitude de commande électrique doit être de 0,01 MΩ.
		Pour les appareils de commande électronique, la fréquence de commande doit être supérieure ou égale à:
		1GΩ à 50GΩ: ±10%
Test de résistance en courant continu	0.1Ω-1MΩ	Le nombre d'heures d'essai doit être inférieur à 100 k.
Test de résistance en courant continu	0.1Ω-1MΩ	> 100k: ± 5%
Épreuve de résistance en courant continu à quatre fils extérieurs	10μΩ à 100Ω	±0,2%+5 μΩ
Test NTC à quatre fils (10k, 100k)	Juge de température (décision 0,1°C)	Les utilisateurs peuvent définir eux-mêmes le tableau RT pour la résistance et la température de jugement
	Résistance de jugement (précision 10k: 1% 100k: 5%)	La valeur de la résistance peut être jugée en fonction de la température en temps réel de l'environnement
	Juge de comparaison (décision de 0,1°C)	Différence maximale de résistance entre les pièces testées et les pièces standard (intervalle)
Épreuve de haute puissance CA	30V à 2000V	± 3%
Teste de débit en courant continu	30 V à 3000 V	± 3%
Épreuve de courant de fuite CA	1 μA à 10 mA	± 3%
Épreuve de courant de fuite CC	0.1μA à 5mA	± 3%
Dimensions (en mm)	483265510 (1024P)	483183510 (512P)
Poids maximal (en kg)	26	18
Configuration standard	Manuel d'utilisation en disque en U, câble d'alimentation, câble réseau, carte d'adaptateur de port, ligne d'essai, stylo de patrouille.
Configuration facultative	Résistance standard d'isolation, résistance standard de conduction, ordinateur industriel, ordinateur de bureau, moniteur, souris, clavier, haut-parleur.
