Name: Testeur de harnais de fil haute tension FPC avec résolution de résistance de 4 fils
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: Pour le SAIMR7000
Price: Negotiable USD
Availability: InStock

À la maison > produits > Testeur de harnais de fil >

Testeur de harnais de fil haute tension FPC avec résolution de résistance de 4 fils

Testeur de harnais de câbles de circuits flexibles FPC

Testeur de résistance de câble haute tension à 4 fils

Testeur de câbles haute tension FPC

Lieu d'origine:

La Chine

Nom de marque:

SAIMR

Certification:

Numéro de modèle:

Pour le SAIMR7000

Nous contacter

Demandez un devis

Testeur de harnais de fil haute tension FPC avec résolution de résistance de 4 fils

Détails de produit

Nom du produit:

Testeur de harnais de câbles à tension moyenne et élevée

Les dimensions:

535*482*355 mm

Courant d'essai:

AC/DC

Poids du produit:

30 kilos

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

1500-3500$ per set

Délai de livraison

30 jours ouvrables

Conditions de paiement

T/T

Capacité d'approvisionnement

200 ensembles par an

PRODUITS CONNEXES

Testeur de tension basse

Obtenez le meilleur prix

Testeur de câbles et de câbles à basse tension DC 1500V

Obtenez le meilleur prix

220V 4 Testeur de harnais de fil de fil d'essai professionnel

Obtenez le meilleur prix

Testeur de harnais de fil bilingue 30-1500V convivial

Obtenez le meilleur prix

Nous contacter

86-0512-62519606

sales2@saimr.com

Contactez-nous maintenant

Description du produit

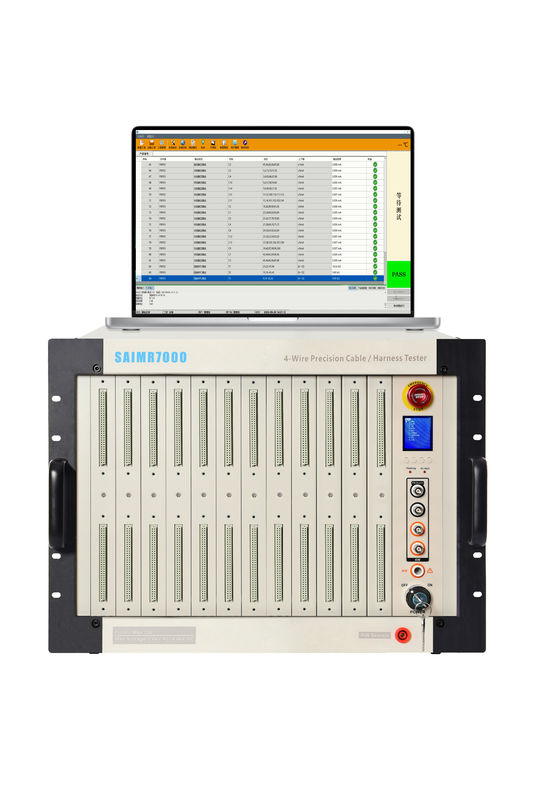

SAIMR7000 Testeur de harnais à haute tension de circuits souples FPC avec résolution de résistance à 4 fils

Industrie typique applicable

Électronique automobile
Aérospatiale
Le stockage de l'énergie, les batteries à énergie nouvelle
Automatisation des lignes de câblage
Robot industriel

Application du projet

FPC Plaque de circuit souple
Épreuves de harnais haute tension
Les connecteurs, les fils, les câbles
Batterie de stockage d'énergie, batterie de puissance CCS, barre de bus intégrée
Essai du pistolet de charge pour véhicule électrique

Testeur de harnais de fil haute tension FPC avec résolution de résistance de 4 fils 0

Caractéristiques

Essai de résistance à l'isolation jusqu'à 50 GΩ avec résolution de résistance à 4 fils jusqu'à 1 μΩ
La structure distribuée (16 points/tableau), les points d'essai peuvent être étendus à plus de 20 000 points.
Le système adopte des mesures mixtes à deux fils et à quatre fils, qui ont une précision de mesure plus élevée et une vitesse plus rapide.
Fonction de test d'édition personnalisée du logiciel, importation et exportation de points modifiables.
Tests complets en un seul endroit (OS, résistance en courant continu, résistance à l'isolation, résistance à la tension de l'isolation CA/CA, RLC, etc.).

Introduction au logiciel

Testeur de harnais de fil haute tension FPC avec résolution de résistance de 4 fils 2

Caractéristiques	Description détaillée
1.Fonction de gestion de projet	Charger les projets existants, ajouter des projets de test et définir les paramètres de test.
2. Gestion des segments de réseau	L'ordre peut être ajusté arbitrairement, le point peut être sélectionné arbitrairement, les tests flexibles, et la dénomination auto-définie est pratique pour la gestion
3. Modules de fonctionnement du système
3.1 Autotest du système	Vérifiez si le système fonctionne correctement.
3.2 Trouver un point	Utilisez le stylo du point de patrouille pour trouver le point, afficher l'information du point et diffuser la voix.
3.3 Fonction multimètre	Effectuez rapidement divers tests, débogage facile.
3.4 Fonction d'apprentissage automatique	Détectez rapidement la connexion de faisceaux inconnus et sélectionnez Générer un groupe de fichiers de test.
4. Préservation des données
4.1 Exportation des données	Le format du rapport de données peut être personnalisé et prend en charge l'exportation au format CSV XLSX PDF et WORD.
4.2 Enregistrement de base de données	Chaque test est terminé, les données sont enregistrées dans la base de données.
4.3 Recherche dans une base de données	Les utilisateurs peuvent interroger des données historiques dans la base de données et imprimer des rapports de données.
5. Fonction d'impression de code à barres	Prise en charge des pistolets de numérisation de codes, vous pouvez personnaliser les codes à barres en fonction du produit et imprimer.
6. Gestion des utilisateurs	Trois niveaux de gestion: administrateur, programmeur, opérateur.

Spécification

MoyenneVoltageépreuve	Pour le SAIMR7000
Mode de test	Quatre fils ou deux fils (essai mixte)
Nombre de points	16/32/48/64...20480 points
Projet d'essai	Plage d'essai	Précision de l'essai
Épreuve du système d'exploitation (tension 5V)	2 kΩ-1100 kΩ (facultatif 20 kΩ-1000 kΩ)	± 5%
Épreuve de résistance à l'isolation	1MΩ à 10GΩ (30V à 2000V)	Pour les appareils de commande électrique, la valeur maximale de l'amplitude de commande électrique doit être de 0,01 MΩ.
		Pour les appareils de commande électronique, la fréquence de commande doit être supérieure ou égale à:
		Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à:
Test de résistance en courant continu	0.1Ω-1MΩ	Le nombre d'heures d'essai doit être inférieur à 100 k.
Test de résistance en courant continu	0.1Ω-1MΩ	> 100k: ± 5%
Épreuve de résistance en courant continu à quatre fils extérieurs	10μΩ à 100Ω	±0,2%+5 μΩ
Test NTC à quatre fils (10k, 100k)	Juge de température (décision 0,1°C)	Les utilisateurs peuvent définir eux-mêmes le tableau RT pour la résistance et la température de jugement
	Résistance de jugement (précision 10k: 1% 100k: 5%)	La valeur de la résistance peut être jugée en fonction de la température en temps réel de l'environnement
	Juge de comparaison (décision de 0,1°C)	Différence maximale de résistance entre les pièces testées et les pièces standard (intervalle)
Épreuve de haute puissance CA	30 V à 3000 V	± 3%
Teste de débit en courant continu	30 V à 4000 V	± 3%
Épreuve de courant de fuite CA	1 μA à 10 mA	± 3%
Épreuve de courant de fuite CC	0.1μA à 5mA	± 3%
Diodes / Diodes Zener	0 à 10 V	0.1 mA / 1 mA (signaux d'essai)
Dimensions (en mm)	Le nombre de personnes concernées par le programme est fixé par le règlement (UE) no 1303/2013.	Le nombre de personnes concernées par le programme est fixé par le règlement (UE) no 1303/2013.
Poids maximal (en kg)	30	30
Configuration standard	Manuel d'utilisation en disque en U, câble d'alimentation, câble réseau, carte d'adaptateur de port, ligne d'essai, stylo de patrouille.
Configuration facultative	Résistance standard d'isolation, résistance standard de conduction, ordinateur industriel, ordinateur de bureau, moniteur, souris, clavier, haut-parleur.
