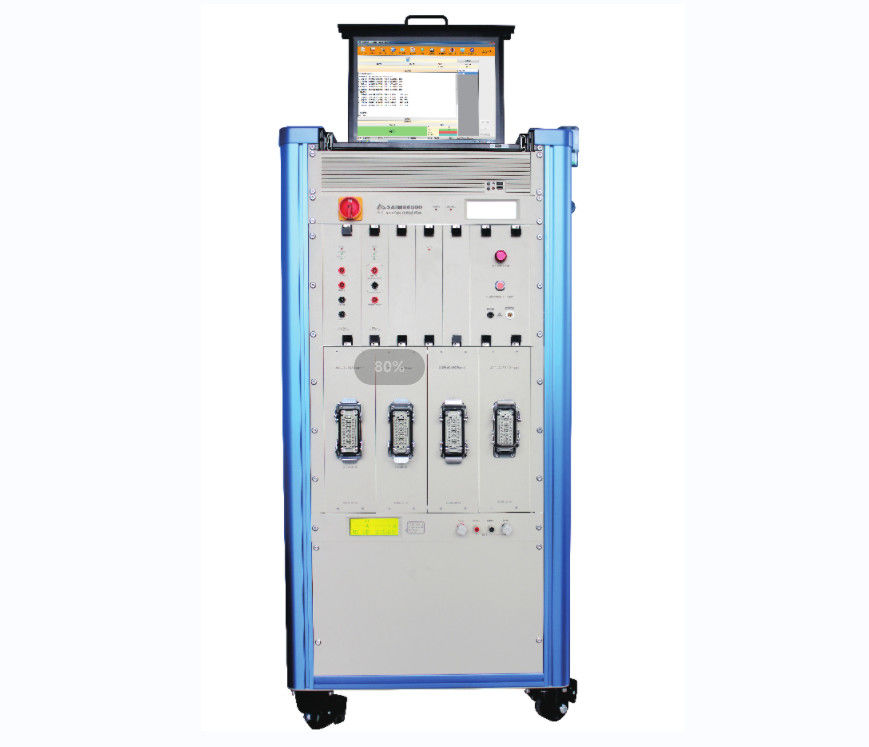

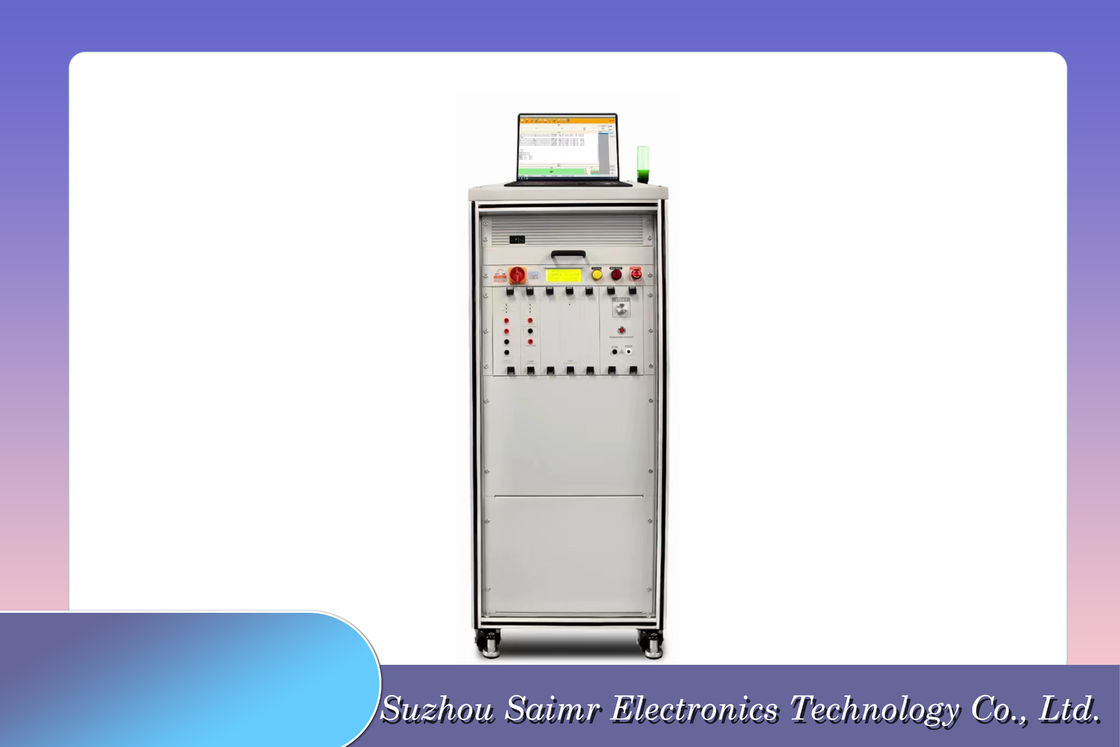

Testeur de harnais de câblage à tension moyenne SAIMR6000
Testeur de câblage à tension moyenne
1. Caractéristiques
Le testeur de harnais de câblage à tension moyenne avec le modèle SAIMR6000-256P est un produit de haute précision et de qualité fiable, qui est vendu au pays et à l'étranger.:
- Fonctions avancées: prise en charge de la mesure précise à 4 fils, test continu programmable, détection automatique, diagnostic automatique, auto-étalonnage et zéro,le mode de balayage d'essai peut être commuté automatiquement/balage de court-circuit.
- Opération pratique: fonctionnement purement informatique, les données d'essai peuvent être stockées sur un ordinateur, les rapports d'essai peuvent être imprimés et les codes à barres peuvent être imprimés automatiquement après l'essai.l'équipement adopte une architecture de type armoire avec rouleau, qui est facile à déplacer et peut être librement combiné en fonction de la production de la ligne de production.
- les éléments d'essai: y compris la séquence de phase, la résistance de conductivité, l'isolation et la résistance de tension, la détection des interrupteurs du pistolet, la résistance, l'inductivité, la capacité et la diode, etc.
- Méthode d'essai: les deux extrémités de l'objet d'essai doivent être raccordées au dispositif.
- Exigences d'essai: il y a des feux d'indicateur et des alarmes sonores pendant l'essai, et il y a trois façons de commencer l'essai: numérisation du code à barres sur le produit, bouton d'essai côté ordinateur,et le bouton de démarrage du côté du luminaireLes fils exposés ont des couvercles de protection et le dispositif d'essai et la boîte de commande sont reliés par une prise rapide, ce qui facilite le remplacement rapide du dispositif d'essai.Cet instrument est largement utilisé dans le testeur d'armes à feu de charge d'énergie, système d'essai fonctionnel de mode deux, testeur de boîte de commande électronique PDU nouvelle énergie, système d'essai de câblage de harnais de panneau de porte automobile, équipement de test professionnel de connecteur automobile,Testeur du point d'ancrage du servomoteur-onduleur, système d'essai de l'onduleur d'alimentation, testeur de connecteur de fil, machine de conduction, testeur d'intercalaire de bobine, machine à haute tension multicanal et autres domaines.
2.Application
- FPC Plaque de circuit souple
- Épreuve du harnais à tension moyenne
- Les connecteurs, les fils, les câbles
- Batterie de stockage d'énergie, batterie de puissance CCS, barre de bus intégrée
3. Spécification
| MoyenneVoltageépreuve |
Pour le SAIMR6000 |
| Mode de test |
4 fils ou 2 fils (essai mixte) |
| Nombre de points |
32/64/128/256...20480 points |
| Projet d'essai |
Plage d'essai |
Précision de l'essai |
| Épreuve du système d'exploitation (tension 5V) |
2 kΩ à 200 kΩ (facultatif 20 kΩ à 1000 kΩ) |
± 5% |
| Épreuve de résistance à l'isolation |
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un système de commande électronique. |
Pour les appareils de commande électrique, la valeur maximale de l'amplitude de commande électrique doit être de 0,01 MΩ. |
| Pour les appareils de commande électronique, la fréquence de commande doit être supérieure ou égale à: |
| 1GΩ à 50GΩ: ±10% |
| Test de résistance en courant continu |
0.1Ω-1MΩ |
Le nombre d'heures d'essai doit être inférieur à 100 k. |
| > 100k: ± 5% |
| Épreuve de résistance en courant continu à quatre fils extérieurs |
10μΩ à 100Ω |
±0,2%+5 μΩ |
| Test NTC à quatre fils (10k, 100k) |
Juge de température (décision 0,1°C) |
Les utilisateurs peuvent définir eux-mêmes le tableau RT pour la résistance et la température de jugement |
| Résistance de jugement (précision 10k: 1% 100k: 5%) |
La valeur de la résistance peut être jugée en fonction de la température en temps réel de l'environnement |
| Juge de comparaison (décision de 0,1°C) |
Différence maximale de résistance entre les pièces testées et les pièces standard (intervalle) |
| Épreuve de haute puissance CA |
30V à 2000V |
± 3% |
| Teste de débit en courant continu |
30 V à 3000 V |
± 3% |
| Épreuve de courant de fuite CA |
1 μA à 10 mA |
± 3% |
| Épreuve de courant de fuite CC |
0.1μA à 5mA |
± 3% |
| Dimensions (en mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Poids maximal (en kg) |
26 |
18 |
| Configuration standard |
Manuel d'utilisation en disque en U, câble d'alimentation, câble réseau, carte d'adaptateur de port, ligne d'essai, stylo de patrouille. |
| Configuration facultative |
Résistance standard d'isolation, résistance standard de conduction, ordinateur industriel, ordinateur de bureau, moniteur, souris, clavier, haut-parleur. |
