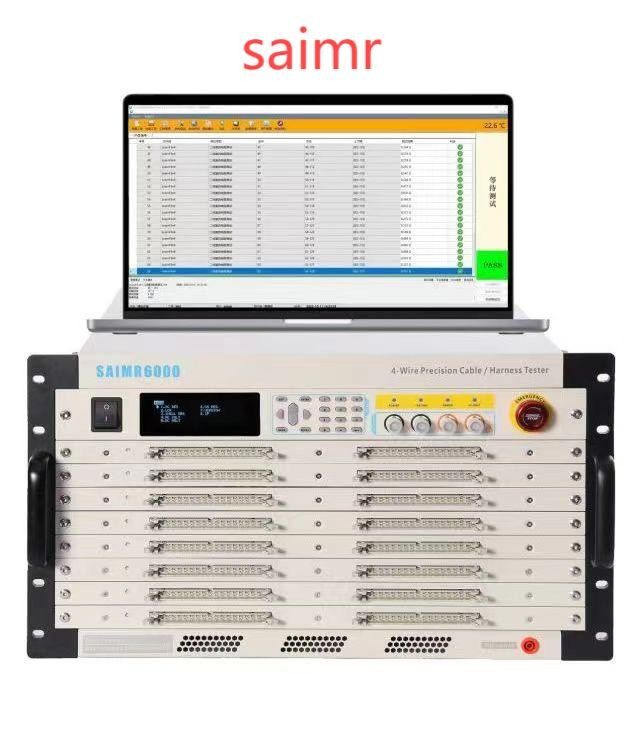

Système de test complet du harnais de câblage à tension moyenne de la batterie à énergie nouvelle
Le système d'essai complet du harnais de câblage à tension moyenne est un instrument sophistiqué conçu pour l'inspection rapide et précise des harnais de câblage dans diverses industries.Il est capable de détecter avec précision les défauts tels que les circuits cassés, des courts-circuits et des désalignements dans le harnais d'essai, facilitant ainsi aux utilisateurs l'identification et la résolution rapide des problèmes dans le harnais de câblage.Lorsqu'il est combiné avec le logiciel d'essai informatique supérieur de support, il permet d'afficher intuitivement les problèmes identifiés dans le harnais de câblage.
Ce système trouve une large application dans l'automobile, les circuits imprimés flexibles, le CCS et d'autres domaines pour les tests automatisés.La version distribuée SAIMR6000 peut être configurée comme un système de test distribué.Grâce à l'expansion de l'interface, il peut prendre en charge jusqu'à plus de 20 000 points de test, ce qui le rend approprié pour les tests de câblage dans des systèmes complexes tels que les avions, les trains et les satellites..
Spécifications techniques:
Modèle: SAIMR 6000S et SAIMR 6000
Méthode de mesure: comprend à la fois le type de deuxième ligne et le type de quatre lignes pour une précision accrue.
Nombre maximal de points d'essai: 256 pour le SAIMR 6000S et 128 pour le SAIMR 6000.
Voltage alternatif élevé: allant de 30 à 2000 V.
Haute tension en courant continu: portée de 30 à 3000 V.
Résistance à l'écoulement
Résistance à la combustion
Temps de mesure de haute pression: varie de 0,1 à 500 s
Circuit court ouvert / Circuit court rapide / Circuit rapide rapide ouvert: plage de résistance de 2kΩ - 1000 kΩ
Impédance de conduction de deuxième ligne: 0,1Ω - 1MΩ
Quatre fils: [Description détaillée de la fonctionnalité de quatre fils]
Test d'admissibilité du guide: [Expliquer le caractère du test d'admissibilité du guide]
Spécification de l'essai: 10μΩ - 1000K Ω
Courant d'essai: ≤ 1A
Courant de fuite à haute tension CA: 10μA - 10mA
Courant de fuite à haute tension en courant continu: 1μA - 5mA
Isolation haute tension en courant continu: 1MΩ - 50GΩ
Résistance au courant continu: plage de mesure de 10mΩ - 1MΩ
Signal de niveau: 0,5 à 10 V
Signal de courant: ≤ 10 mA
LCR: Plage de mesure de la capacité électrique de 10 pF à 100 μF, plage d'essai de la résistance de 100 mΩ à 20 MΩ et plage d'essai inductive de 10 nH à 100 H
Signal de fréquence: 50 Hz/60 Hz, 100 Hz/120 Hz, 1 kHz/10 kHz
Mode de cotation: AUTO/HOLD
Signal de niveau: 0,1 V à 1,0 V
Diode/tube stabilisateur de tension: spécification d'essai de 1 à 10 V avec un signal d'essai de 1 mA. Permet des essais unilatéraux et peut déterminer le point final de rupture courte.
Projet de fonctionnalités avancées: comprend des tests continus programmables, la détection automatique des taches et le diagnostic automatique.
Mode d'analyse d'essai: automatique, manuel ou externe.
Signal de mesure: utilise des signaux de mesure basse tension.
Mémoire de stockage: peut stocker jusqu'à 500 ensembles de fichiers de réglage de test.
Voltage du système d'exploitation: 5V
Version de la surface de commande: comprend des fonctionnalités d'étalonnage et de mesure.
Poids: 17 kg pour le SAIMR 6000 et 22 kg pour le SAIMR 6000S.
Dimension (en mm): 483265510 pour les SAIMR 6000S et 483183510 pour le SAIMR 6000.
